可研报告编制的依据和原则

1. 编制依据

(1) XX孝义环保能源有限公司焦炉煤气综合利用项目项目的“可研报告委托书”。

(2) XX孝义环保能源有限公司提供的各气源厂的气源参数、地形图、工程地质、气象、地震等有关基础资料。

(3) XX孝义环保能源有限公司焦炉煤气综合利用项目项目建议书。

(4) 山西省发展和改革委员会晋发改外资发[2005]449号关于XX孝义环保能源有限公司焦炉煤气综合利用项目建议书的批复。

(5) 原化学工业部档、化计发（1997）426号，《化工建设项目可行性研究报告内容和深度的规定》(修订本)、《火力发电厂可行性研究报告内容深度规定》及《小型热电联产项目可行性研究内容深度》。

 (6) 孝义市人民政府，孝政函[2005]4号，《孝义市人民政府关于XX国际集团利用焦炉煤气净化及燃气轮机联合循环发电和供热项目的承诺函》。

(7) 孝义市人民政府档，孝政发[2005]80号，《孝义市人民政府关于鼓励法国XX（国际）集团在我市投资建设煤气综合利用项目的优惠政策》。

(8) 孝义市人民政府档，孝政发[2005]81号，《孝义市人民政府关于鼓励法国XX（国际）集团在我市投资建设煤气综合利用项目的扶持政策》。

2. 编制原则

(1) 贯彻“五化”的设计原则，尽可能减少工程项目的投资额，以求得最好的经济效益。

(2) 结合厂址和装置特点，总图布置力求做到布置紧凑，流程顺畅，操作方便，尽量减少用地。

(3) 在工艺路线及公用工程的技术方案选择上，既要考虑先进性，又要确保技术成熟可靠，做到先进、可靠、合理、经济。

(4) 根据市场预测和当地情况制定产品方案，做到产品方案合理，产销两旺。利用当地充足的焦炉煤气资源，进行化产回收及煤气作为燃气轮机燃料联合循环发电并供热，做到综合利用资源，保护环境。

(5) 依据环保法规，尽力做到清洁生产，采用的三废治理措施先进、适用、有效，并与工程建设实现“三同时”，将环境污染降低到最低程度。

(6) 严格执行国家和地方的劳动安全、职业卫生、消防和抗震等有关法规、标准和规范，做到清洁生产、安全生产、文明生产。

1.1.3 项目提出的背景、投资的必要性和经济意义

1. XX国际集团概况

XX国际集团最早成立于法国，全称法国XX国际集团。主要经营进出口与物流。

随着法国与中国在经济和文化方面的交往越来越深，法国XX国际集团于1998年在中国成立了上海XX企业集团有限公司，开展面向亚太地区的业务。现在中国公司与法国公司均为独立法人，中国公司控股有上海XX文化服务有限公司、上海XX教育咨询有限公司、上海XX投资咨询有限公司、上海XX华大图书文化服务有限公司、上海XX信息网络有限公司。XX中国公司在中国的业务从贸易、商业一直横跨到出版、传媒与教育。

随着中国经济快速发展，XX国际集团公司决定利用自己的技术、资金、管理的优势，进入中国的环保能源领域。从2000年开始，XX国际集团充分发挥欧洲在世界环保领域处于领先地位的优势，而中国目前仅处于起步阶段的实际情况，利用欧洲与中国的资源、重点进入到能源行业。能源业务分三个版块，其中之一是焦炉废煤气的综合利用与环保发电，这个项目是XX集团利用欧洲与中国的资源，独家开发的，具有合法专利的项目。该环保能源项目从一开始就受到了中央温家宝总理的肯定，新华社对中国XX总裁钟锦文先生作了采访报导。XX国际集团有决心，也有实力利用资金和技术专利上的优势，有步骤、有系统地解决中国的焦炉煤气废气污染的大问题，真正做到“变废为宝，中国首创，环保发电，利国利民”。

2. 孝义市概况

孝义市位于吕梁山脉中段东麓，晋中盆地西南隅。孝义市地理区位优越。素有“三晋宝地、秦晋要冲、吕梁窗口”之美誉。地理位置介于东经110°21′－111°56′，北纬36°56′－37°18′之间，海拔高度在731－1716米之间。市域总面积945.8平方公里，43万人口。

孝义市交通便利，距省会太原120公里，距北京、西安、天津、郑州等各大城市600公里。南同蒲铁路介西支线直插腹地，孝柳铁路向西延伸，成为晋西和陕北地区的物流通道。国道307和108、省道汾介和孝午公路与市乡油路、乡村公路，构成了纵横交错、四通八达的交通网络。大运高速、太军高速从南北两侧擦肩而过。

孝义市资源优势得天独厚。孝义矿产资源丰富，境内含煤面积占市域总面积的82.8%，具有煤层厚、埋藏浅、煤种全、煤质好等特点，被国务院确定为全国首批50个重点产煤县（市）之一。铝矿探明储量2.6亿吨，占全国储量的16.6%，储矿面积约100平方公里，而且地质构造简单、矿体规模宏大、埋藏浅、品位高、易开采，从质到量皆闻名中外。此外，铁矿、石膏、硫铁矿、白云石、石灰岩、耐火粘土等几十种矿产资源也储量丰富，具有较高的开发利用价值。

3. 项目的由来

随着我国国民经济的持续强劲发展，钢铁产品的需求日益提升，同时国外焦化行业急剧萎缩，这两方面因素造成市场焦炭供需矛盾日益突出，特别是2004年3月份以来，焦化产品市场态势迅猛，焦炭、焦油、粗苯等产品在市场上呈现供不应求的状态。

山西省孝义市周边地区盛产用于炼焦的煤种，而且品种齐全。由此，孝义市炼焦行业得到飞速发展，据不完全统计，孝义市有成规模的炼焦企业38家，并在继续新建和扩建。2005年焦炭生产规模将达到1500万吨。部分焦化企业焦炭生产过程中产生的大量焦炉煤气直接排放于大气，给当地的环境造成重大影响，人民生活直接受到危害。对这一严峻的情况，当地政府根据党的十六大精神，调整思路，抓住机遇，将不利因素转化为有利因素。在发展焦炭的同时大力治理环境，将环保和化产结合起来、将环保和循环经济结合起来、将环保和延长产品加工生产链接合起来，将环保和解决当地的缺电和供热结合起来。

根据煤炭专业炼焦学的焦化工艺流程指出，在煤炭的焦化过程中每生产一吨焦炭产生300-350m3焦炉煤气（按焦炭级别决定）。山西省2005年焦炭总产量控制在7500万吨，这样每年产生焦炉煤气是非常可观的，如果没有采取有效的治理和利用，均作为废气对天空燃烧排放或直接放散，严重地污染了空气质量，增加了温室效应气体的排放。发展经济的同时也给当地环境治理带来更大的难度，对此已引起国家和当地环保部门、政府的重视。山西省作为一个能源的大省，这个带有普遍性质的问题，也引起国家乃至国际社会的广泛关注。中国做为《京都议定书》的缔约方，已承诺实现量化限制和减少温室效应气体减排。

根据我国批准的《联合国气候变化框架公约》和核准的《京都议定书》的规定以及缔约方会议的有关决定，国家发布政府令决定在中国有序的进行清洁发展机制项目的活动。

山西省政府晋政办发[2005]2号档强调指出：鼓励发展新能源，节能降耗技术和工艺、扩大煤矸石、矿井水和焦化煤气的利用领域，实现洁净生产和环境保护，在全国率先走出一条煤矿建设与资源综合利用同步发展的新型工业发展道路。

在中国开展CDM清洁发展机制项目的领域是以提高能源效率，开发利用新能源和可再生利用能源及回收利用甲烷和煤层气为主。

孝义市金岩电力化工有限公司、金达工业集团有限公司、曜鑫煤焦有限公司、煤气化总厂、恒山焦化有限公司、金玺煤焦有限公司、红塔煤焦有限公司、晋茂煤焦有限公司等多个焦化厂年产机焦数百万吨，焦炉煤气由于没有采取有效的利用，仅作为废气对天空燃烧排放，严重地污染了环境、浪费了宝贵的资源。为了治理这部分焦炉煤气的污染、使有限的资源得到合理的利用，并结合该地区缺电少热的特点，法国XX国际集团决定利用自身资金及技术优势拟投资成立山西XX环保能源有限公司并建设焦炉煤气综合利用项目工程，将对空排放的焦炉煤气提炼、净化、变废为宝，同时将其作为燃料输入燃气轮机循环发电和供热，改善环境、降低成本。大力发展循环经济、提高能源综合利用率。

4. 项目建设的必要性

（1）发展循环经济、提高能源综合利用率。

众所周知，孝义市是焦煤的主产区，密布着许多焦化厂，排放的废气污染着周边地区，一直困扰着政府主管部门。同时，由于工业的发展，造成局部地区电力供应紧张也制约了经济发展，因此将废气利用势在必行，从而使本项目具有很好经济效益和社会效益。

依据《中华人民共和国环境保护法》中关于“新建工业企业和现有工业企业的技术改造，应当采取资源利用率高，污染物排放量少的设备和工艺。”和《中华人民共和国节约能源法》中关于“国家鼓励发展热电联产”及山西省人民政府档<晋政发（2004）17号>《山西省人民政府关于对焦化行业实施专项清理整顿的决定》中“全面清查、整顿焦化企业，并由省级职能部门对污染治理设施和化产品回收设施进行验收、认可，否则责成焦化企业停产。”的规定。结合该地区焦化企业污染源多，危害严重及地区缺电少热的特点，将对空排放的焦炉煤气提炼、净化、变废为宝，同时将其作为燃料输入燃气机发电，可改善环境、降低成本、发展循环经济、提高能源综合利用率。

（2）发展地区工业，振兴当地经济

孝义市处于全国最大的产煤大省－山西省，地理位置优越，而且国内主要的炼焦用煤产地多分布在周边地区。近几年来，开展煤炭的综合利用，将资源优势转化为经济优势，同时带动电力、冶炼、建材等一系列工业的快速发展一直是当地政府研究的主要课题，经过多年的探索，目前孝义市焦炭行业正向集约化方向发展。为此，如何解决炼焦产生的环保问题和煤气的综合利用问题成了政府的当务之急，同时也是孝义市新的经济增长点。

焦炉煤气经化产提炼后，还有大量可利用资源。由于吕梁地区电力紧缺，据不完全统计，缺电已达数十万千瓦左右，成为当地工农业发展的一个瓶颈，所以将剩余煤气进行发电是一个非常好的选择，为当地发展提供了强有力的电力保证，同时也是发展吕梁地区的必由之路。

（3）为孝义市的集中供热提供热源

孝义市冬季供热缺口很大，目前可利用的热电厂只能满足孝义市50%的热负荷需要。如用燃煤来满足供热，又产生了新的污染源。如用燃气--蒸汽联合循环来供热不会产生新的污染源，并大大提高能源利用率，同时也解决了孝义市的冬季供暖缺口。

另外，由于国民经济的持续发展，山西省已形成明显的缺电局面，拉闸限电现象时有发生，晋北地区窝电状况随着经济的发展以及省内南北500kV主电网的形成已不复存在，而在今后2～3年也将出现缺电局面。本项目的建设，可缓解孝义市供电紧张局面，提高当地电网供电的可靠性。

综上所述，本项目从促进孝义市经济发展以及改善当地环境状况、提高居民生活质量等方面看，建设本项目都是十分必要而且十分紧迫的。

1.1.4 研究范围

该专案是对孝义市东许办事处河底村周围3座焦化厂的荒煤气进行化产回收并综合利用，建设燃气—蒸汽联合循环发电机组发电和供热。项目分为两部分，即焦炉煤气提取化工产品部分和使用提取化工产品后的煤气作为燃气轮机燃料联合循环发电并供热部分。

工程内容有：煤气输送及回馈系统、化产回收系统、油库、精脱硫、煤气稳压与储存设施、热电站等主要生产装置；生化处理、新鲜水、循环水、变电所等公用工程；空压站、低温水系统、维修间、综合仓库、化验室、煤气防护站等辅助设施及必要的生活福利设施。本可研对上述建设内容从建厂条件、市场预测、工艺方案、公辅配套、技术经济、环境保护、劳动安全、社会效益等各个方面进行分析研究。

项目建设规模

化产部分：

项目实施完成后，年煤气处理量8.58亿立方米（按8500小时计算，每小时供煤气10.1万Nm3/h）；年产粗苯24950吨；年产硫铵27720吨；年产硫磺3250吨。

发电和供热：

利用提取化工产品后的煤气作为燃气轮机燃料联合循环发电并供热，热电站装机总容量114MW，年发电总量8.65亿度电。最大供热能力42MW，可为70万平方米供热面积提供热源。

1.2.2 项目建设的主要内容

a)化产生产设施

包括煤气输送系统、煤气稳定系统、煤气净化系统、煤气回馈及储存设施。

b）发电及供热生产设施

包括五台煤气加压设备、两台燃气轮机发电机组、两台余热锅炉、两台空冷抽凝式发电机组、电力输出系统。

c）生产辅助设施、环保设施、公用生活设施

包括蓄水池及综合水泵站、给水设施、循环水设施、酚氰污水处理装置；压缩空气站；中央配电所、维修间、综合仓库、中心化验室、汽机房、主控楼、水处理车间、煤气防护站等。建筑面积8090平方米。

1.3 投资估算与资金筹措

1.3.1 投资估算

    项目总投资56568.71万元。其中工程费用52010.15万元，其它费用2892.88万元，预备费1098.06万元，铺底流动资金567.62万元。

1.3.2 资金筹措

本项目建设投资为56001.09万元，全部由XX公司投资，即25%由XX公司出资，75%由XX公司在国际上融资(目前已与GECOFI集团签订投资合作合同)。铺底流动资金为667.58万元，由企业自筹。

1.4 研究结论

1.4.1 研究的简要综合结论

1. 本项目符合国家产业政策，对于解决我省部分焦化厂严重污染环境、浪费能源等问题具有较大的示范意义。

2. 本项目在化产工艺流程选择上采用了技术成熟、可靠、先进合理的工艺流程。煤气净化回收采用了H.P.F湿法脱硫、硫铵脱氨、洗油洗苯、干法精脱硫等工艺。具有工艺流程短、净化效率高的特点。

3. 发电装置采用国际上先进的燃气—蒸汽联合循环发电方式，它具有综合效率高、占地面积小、用水量少、启停迅速、操作方便、维护简单、可靠性高等特点。

4. 本项目建厂条件较为优越，丰富廉价的焦炉煤气资源保证了本工程的原料供应，并保证了产品的低成本。煤气用于发电和供热，环境效益显著；其它化工产品市场销路广阔。而且交通发达，通讯便利，水电供应充足。

5. 环境保护、劳动安全、职业卫生、消防、抗震等设计严格执行国家和当地的有关法规，标准和规范，做到清洁生产、安全生产、文明生产。项目实施后“三废”排放物指标严格控制在国家规定标准范围内，不会给周边环境造成污染。

6. 通过对本项目的经济效益进行预测，本项目建成投产后，企业年实现销售收入34823.14万元，销售税金及附加5332.81万元，利润总额15734.34万元。全投资内部收益率为31.45％，投资回收期为4.06年，项目具有较强的抗产量波动能力和抗风险能力。项目的经济效益较好，项目的盈利能力及清偿能力均较强。

综上所述，本项目工艺技术成熟可靠，不但具有很好的经济效益、环境效益和社会效益，同时项目的建设也符合国家产业政策，环保设施齐全，符合国家环保要求。因此，项目的建设是可行的，也是必要的。

1.4.2 建议

1. 由于当地排放的荒煤气资源很丰富，希望在实际施工时，留下可扩建的空间，以利于进一步改善当地的环境并发展可持续经济。

2. 根据国家有关规定进行环境影响评价并报国家有关部门批准。

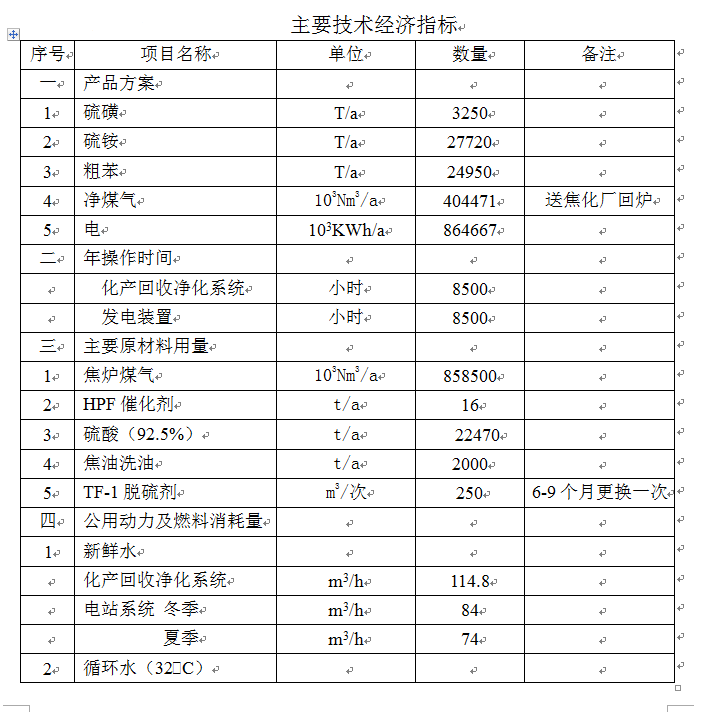

附：主要技术经济指标表

2.1 化工产品市场分析

随着我国煤化工深加工的发展，市场对粗苯的需求十分旺盛，价格已从2001年的2800元/吨上涨到目前的5000元/吨；硫铵和硫磺同样看好。这一趋势将会保持数年。并且XX孝义环保能源有限公司已计划在完成该工程后，对粗苯等化工产品另行投资，对它们进行深加工。

2.2 电力市场分析

2.2.1 山西省“十五”前四年电力需求分析

山西省目前已基本形成以重工业为主，煤炭、电力、冶金、机械、化工、建材等行业协调发展的工业体系。“十五”前四年，山西省以经济结构调整为中心，以改革开放为动力，努力抓五项创新（技术创新、金融创新、人才机制创新、环境创新、观念创新）实现三个提高（提高经济增长的质量和速度、提高全省综合经济实力、提高人民群众生活水平），制定了“十五”期间经济结构调整的“1311”规划，至2004年，该规划已明显见效。2001年、2002年、2003年、2004年山西省生产总值与上年相比，增长率分别为8.4%、11.7%、13.2%、14.1%，且逐年加快，四年平均增长率为11.83%，2004年生产总值完成3042.4亿元（当年价），人均GDP达到1100美元。随着经济高速发展，山西省全社会用电量由2000年的502.1×108kWh增加到2004年的833.01×108kWh，四年平均增长13.5%，最大负荷利用小时数为6741小时，远远高于全国平均水平。发电负荷由2000年的7614MW增长到2004年的12357MW，四年平均增长率为12.9%。由此可见，“十五”前四年山西省全社会用电量、发电负荷均出现持续高增长，四年发电负荷净增4743MW，而四年新装机仅2608MW（本省自用），装机容量严重不足。2004年全省地县两级累计拉路限电137027条次，损失电量17.28×108kWh，与2003年相比，拉路限电条次增加了39304条次，损失电量增加了8.625×108kWh，2004年全年平均限电负荷1310MW。

2.2.2 山西省电力需求预测

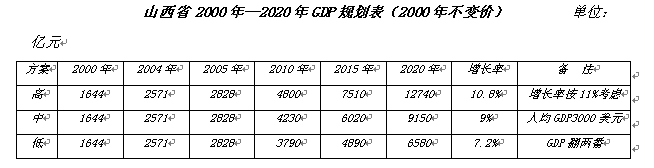

山西省2000年--2020年GDP发展规划考虑了高、中、低三个方案，见下表。

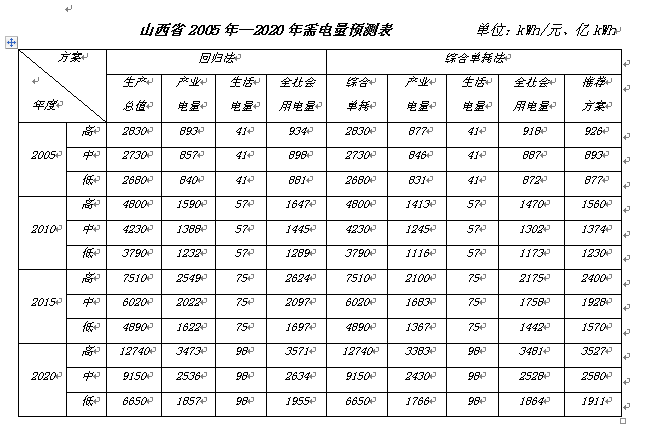

根据以上高、中、低三个GDP发展规划，采用一元回归和综合单耗两种方法，预测2005年--2020年山西省全社会需电量，见下表。

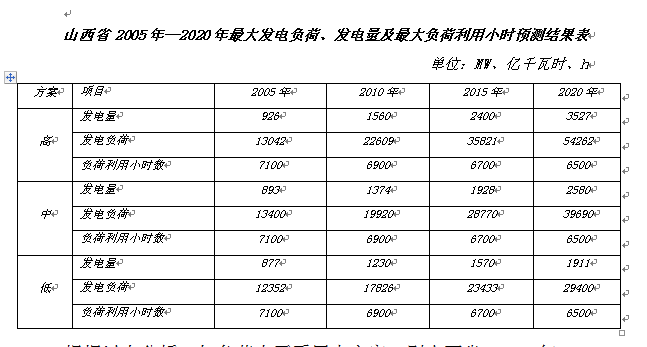

从表可以看出，两种预测方法结果比较接近，选择两个方案的平均值作为高、中、低三个方案的预测值，其结果见下表。

根据以上分析，如负荷水平采用中方案，则山西省2005年、2010年、2015年、2020年全社会发电量分别为893×108、1374×108、1928×108、2580×108kWh，最高发电负荷分别为13400MW、19920MW、28770MW、39690MW。

根据全省电力平衡，除考虑2004年已开工建设的项目：永济（2×300MW）、运城热电厂（2×200MW）、太二六期（2×300MW）、古交（2×300MW）、霍二（2×300MW）、河津（2×300MW）、西龙池抽水蓄能电站（4×300MW）、龙口水电站（2×100MW）及“十五”新增综合利用小电厂1158MW、“十一五”新增综合利用小电厂300MW外，再考虑“十一五”新投武乡（2×600MW）、柳林二期（2×600MW）、运城（2×600MW）、平朔扩建（2×300MW），“十二五”再投赵庄（2×600MW）、晋城（2×600MW）、榆社三期（2×600MW）、霍二二期（2×600MW）、轩岗（2×600MW）等项目，初步预测，2010年装机尚缺3635MW，2015年装机尚缺8075MW。

综上所述，“十一五”、“十二五”山西省全省自用电装机缺口较大，电力市场有较大发展空间。

2.2.3 吕梁和孝义电力市场

吕梁地区和孝义市近年来工业发展迅速，用电负荷紧张。据不完全统计，孝义市2004年所需电力总容量10万千瓦，但实际仅有60%可以满足。2005年预测整个孝义市需电力容量12万千瓦，但实际可满足也仅占60%。另据吕梁地区供电局介绍，如吕梁地区工业负荷开足的话，总供电缺口将要达到35万千瓦以上。同时，吕梁地区工业发展速度达到15%以上。由此，可以预计吕梁地区缺电的形势短期内将难以改变，另一方面也说明了吕梁地区电力市场销售良好。

2.3 供热市场分析

孝义市城市集中供热总规划供热面积500平方米，目前一期仅完成供热面积155万平方米，剩余的345万平方米还需热源200吨/小时，而本项目仅可提供70万平方米的供热能力，远不能满足需求，所以市场前景良好。

3.1 产品方案及生产规模

3.1.1 生产规模

根据我国及山西省产业政策和行业发展规划，并结合当地资源情况、市场情况、建厂条件、企业发展要求以及资金筹措情况，本项目从充分利用当地资源出发，生产规模确定为处理220万吨/年焦炉企业煤气并建设燃气—蒸汽联合循环发电机组发电和供热。年产粗苯24950吨；硫铵27720吨；硫磺3250吨。热电站装机总容量110MW，年最大发电总量8.65亿度电，最大供热能力42MW，可为供热70万平方米提供热源。

3.1.2 产品方案

本项目产品方案的制定，是以市场需求以及国家产业政策为指导。工程在满足燃气—蒸汽联合循环发电机组对焦炉煤气净化要求的情况下，尽量减少产品品种，缩短工艺流程，节约建设投资。主要产品详见表3-1主要产品方案表。

3.2 产品质量标准

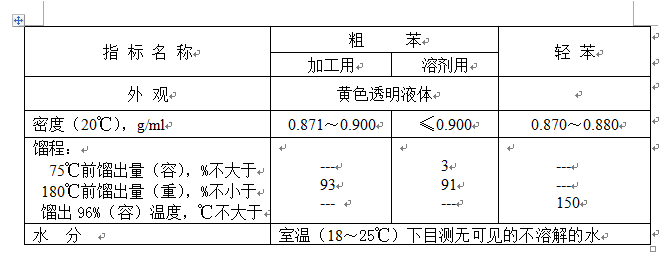

1. 粗苯

粗苯质量可达到YB5022-93标准中溶剂用质量指针。

注：加工用粗苯，如用石油洗油作吸收剂时，密度允许不低于0.865g/ml。

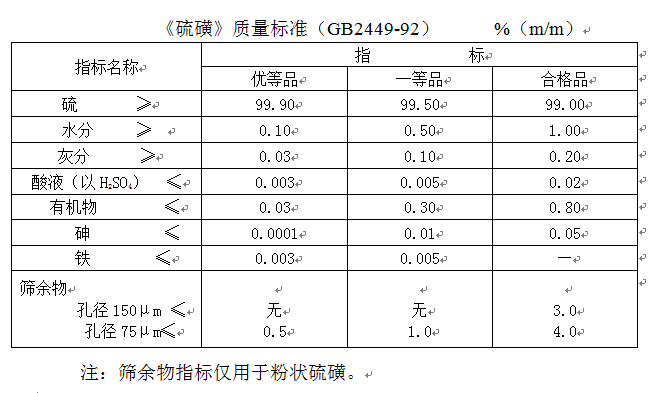

2. 硫磺

煤气净化回收系统由煤气输送及回馈系统、化产回收系统、油库、精脱硫、煤气稳压与储存设施等部分组成。

4.1 工艺技术方案的选择

4.1.1 工艺技术方案选择原则

1. 工艺技术充分体现规模效益、保护环境、利用当地焦炉煤气资源，保证产品质量的前提下力求技术水准适度先进合理、稳妥可靠。

2. 为了保证产品的质量，以及用户对产品的要求，选择适宜的工艺路线。

3. 工艺路线的选择充分考虑节约投资、节能降耗、降低生产成本、提高机械化程度和自动化水平、增加经济效益。

4. 严格执行国家和地方的环境保护、劳动安全、职业卫生、消防和抗震等有关规定、标准和规范，做到安全生产、文明生产。

5. 煤气净化回收系统设有煤气输送及回馈系统、脱硫及硫回收、硫铵、洗脱苯、油库、精脱硫、煤气稳压与储存等工序。

4.1.2 工艺技术方案的确定

1. 化产回收

目前我国已投产的和正在兴建的焦化厂化学产品的回收和净化的方法有所不同，主要表现在脱硫及硫回收、脱氨及氨回收的方法不同。

（1）脱硫工艺

目前我国已经建成（包括引进）的焦化工程采用的具有代表性的湿法脱硫工艺有以下几种：

湿式氧化工艺

TH法 以氨为碱源

ADA法 以钠为碱源

HPF法 以氨为碱源

湿式吸收工艺 索尔菲班法 单乙醇胺法

湿式氧化工艺可分为钠为碱源和以焦炉煤气中的氨为碱源两种，用不同的添加剂作催化剂从煤气中吸收硫化氢。在氧化过程中，富集硫的脱硫液与空气接触，在再生系统氧化再生。这种工艺的共同优点是脱硫效率高，但有不足之处，主要是硫的产品质量低以及副反应的结果产生不希望生成的盐类如：硫氰酸盐、硫代硫酸盐和硫酸盐等化合物，此含盐废液不允许直接外排，造成废液处理的困难。

HPF脱硫是我国科技人员在总结国内外已有的脱硫方法，自行研究开发的以焦炉煤气中的氨为碱源，采用HPF新型高效复合催化剂从焦炉煤气中脱除H2S和HCN的新工艺。

HPF脱硫工艺采用的催化剂HPF为复合催化剂，它是以氨为碱源液相催化氧化脱硫新工艺，与其它催化剂相比，它对脱硫和再生过程均有催化作用（脱硫过程为全程控）。因此，HPF与其它催化剂相比具有较高的活性。

HPF脱硫的废液回兑到炼焦配煤中。其废液中主要含有（NH4）2S2O3和NH4SCN。实验表明（NH4）2S2O3和NH4SCN在煤软化前绝大部分已分解为气体逸出，NH4SCN的完全分解温度仅为360℃。所以在煤中配入这种废液后，不会改变煤的粘结性；且NH4SCN受热分解时首先变成其同分异构体硫脲，而硫脲的分子结构中已不再含有氰基，所以进一步热分解时，并不会生成HCN，而是生成H2S和NH3。工业实验表明：掺废液后，煤气中的H2S和NH3仅分别增加1～1.5g/m3和1～2g/m3，而HCN含量基本不变；回兑废液仅增加煤的水分0.4~0.6%，其盐类在炉内热裂解产生H2S，绝大部分又进入煤气中，因此焦炭硫含量增加极少（一般为0.03～0.05％），焦炭强度和耐磨性无明显变化。

这种方法可大大简化废液处理的工艺流程，是一种简单可行且经济的脱硫废液处理方法。

HPF法脱硫工艺的优点：

a. 脱硫脱氰效率高，塔后煤气中H2S和HCN含量可分别降至200mg/m3和300mg/m3以下。

b. 该工艺与ADA法相比，循环脱硫液中盐类增长缓慢，因而废液量相对较少。

c. 废液回兑配煤，简单经济。

d. 工艺流程简单、占地小、投资低。

e. 以煤气中氨为碱源，资源利用合理，原材料动力消耗低。

HPF脱硫工艺的缺点：

a. 塔后煤气中硫化氢含量尚不能达到城市煤气标准要求。

b. 硫磺品质低，收率低。

总之，以焦炉煤气中的氨为碱源，采用HPF新型高效复合催化剂的脱硫工艺，是我国自行开发并经生产装置运行证明是比较好的工艺。

（2） 脱氨工艺

焦炉煤气中氨的脱除和回收，一般分为氨水、硫铵和氨分解三种流程。

a. 氨水流程：

氨水流程产品为浓氨水，六十年代由于硫酸紧缺，发展了氨水流程。由于浓氨水作为农用肥料贮运、使用不便，一般北方地区不采用该流程。但该流程具有投资少、便于操作管理等特点，所以一般小型焦化厂采用该流程。

b. 硫铵流程是用硫酸母液吸收煤气中的氨形成硫铵。该流程为建国初期从原苏联引进的技术，由于吸收方式不同又可以分为饱和器法（直接法、半直接法、间接法）和无饱和器法（酸洗）两种流程。近几年工艺技术又有新突破。硫铵作为一种固体肥料，在农业生产中广泛应用。硫铵流程投资大，我国大型焦化厂一般采用该流程。

c. 氨分解流程

氨分解工艺流程是近几年国外引进的新技术，蒸氨后将氨汽在还原气氛下分解生成H2、CO、N2等低热值尾气。该工艺没有氨产品销售困难的问题，尾气还可以作为低热值燃气供用户。

本设计煤气的脱氨采用喷淋式饱和器新工艺，该工艺集酸洗与结晶为一体，流程简单，具有煤气系统阻力小，结晶颗粒大，硫铵质量好等优点。

硫铵干燥采用振动流化床干燥器，具有干燥效果好，操作弹性大不易结块等特点。

除尘采用旋风除尘器及雾膜水浴除尘器两级除尘，环保效果好。

(3) 终冷、洗苯、脱苯工艺

洗苯洗油基本上分为两种：一种是石油洗油（即轻柴油），二是焦油洗油。焦油洗油由高温焦油加工而得，来源方便、成本低、吸收能力强。在我国大多数焦化厂都采用焦油洗油洗苯。

脱苯一般分为蒸汽加热脱苯和管式炉加热脱苯两种方法。管式炉脱苯具有粗苯回收率高、蒸汽消耗少、含酚废水少、不受蒸汽压力波动影响、蒸馏和冷却设备尺寸小、投资低等优点。近几年又开发了脱苯塔侧线切取萘馏分新工艺。

终冷采用横管冷却器，分上下两段，分别用循环水和制冷水冷却。

脱苯采用管式炉加热富油，一塔脱苯工艺生产粗苯。

2. 精脱硫

ＨＰＦ湿法脱硫后的焦炉煤气中的H2S含量为200mg／Nm3，不能满足燃气轮机的要求（燃气轮机进口煤气含硫量小于20 mg／Nm3），为了进一步脱除煤气中的硫化氢，必须在粗苯工段后进行精脱硫。精脱硫采用干法脱硫，用四台干式脱硫塔串联或并联，每台脱硫塔内部装填高效脱硫剂，进行深度脱硫，含硫约200mg的煤气经过干箱后，煤气中的硫化氢被高效脱硫剂中的氧化铁吸收，使煤气中的含硫量降为约20 mg，能够满足燃气轮机的要求。

干法脱硫反应机理：

脱硫：Fe2O3•H2O十3H2S＝Fe2S3•H2O十3H2O

再生：Fe2S3•H2O十3/2O2＝Fe2O3•H2O十3S

3. 煤气稳压及储存站

净化煤气的最终目的是为燃气轮机提供燃气，燃气轮机需要供给压力稳定的煤气，必须采取稳压措施。另外，燃气的储存是非常重要的，(1) 可解决气源供应的均匀性，使燃气的性质、成分、热值稳定。(2) 可储备燃气，当制气装置发生暂时故障时，能保证一定程度的供气。本工程拟建二座5万立方米干式储气柜，一个供进气稳压，另一个供煤气净化后的煤气储存。
